فتوگرامتری

فتوگرامتری در عکاسی



فتوگرامتری در عکاسی، یکی از پیشرفته‌ترین تکنیک‌های تبدیل تصاویر دوبعدی به مدل‌های سه‌بعدی، به سرعت در حال تبدیل شدن به ابزاری کلیدی در صنایع مختلف است. این فناوری، از معماری و باستان‌شناسی گرفته تا بازی‌سازی و واقعیت افزوده، کاربردهای گسترده‌ای دارد. این مقاله به بررسی دقیق فتوگرامتری، انواع آن، ابزارها، مراحل و کاربردهایش می‌پردازد و راهنمایی عملی برای علاقه‌مندان به این حوزه ارائه می‌دهد.



فتوگرامتری چیست؟



فتوگرامتری (Photogrammetry) علمی است که با استفاده از تصاویر دوبعدی، اطلاعات سه‌بعدی از اشیا یا محیط‌ها استخراج می‌کند. این فرآیند با ثبت عکس‌هایی از زوایای مختلف و پردازش آن‌ها در نرم‌افزارهای تخصصی، مدل‌های سه‌بعدی دقیقی تولید می‌کند. این فناوری از اصول هندسه و تحلیل تصویر بهره می‌برد و در دو نوع اصلی فتوگرامتری برد کوتاه و فتوگرامتری هوایی اجرا می‌شود.

فتوگرامتری برد کوتاه برای سوژه‌های نزدیک، مانند اشیای کوچک یا بناهای تاریخی، مناسب است، در حالی که فتوگرامتری هوایی برای نقشه‌برداری مناطق وسیع یا پروژه‌های بزرگ‌مقیاس استفاده می‌شود. همچنین، فتوگرامتری تحلیلی به تحلیل دقیق داده‌های تصویری برای استخراج اطلاعات هندسی با دقت بالا می‌پردازد.







تاریخچه و تکامل فتوگرامتری



فتوگرامتری ریشه در قرن نوزدهم دارد، زمانی که از عکس‌های هوایی برای نقشه‌برداری استفاده می‌شد. با پیشرفت فناوری‌های دیجیتال و نرم‌افزارهای پردازش تصویر، این تکنیک به ابزاری قدرتمند در عکاسی مدرن تبدیل شده است. امروزه، با دسترسی به دوربین‌های باکیفیت و نرم‌افزارهای پیشرفته مانند Agisoft Metashape و RealityCapture، عکس‌سنجی به یکی از روش‌های مقرون‌به‌صرفه برای مدل‌سازی سه‌بعدی تبدیل شده است.





انواع فتوگرامتری



عکس‌سنجی به چند دسته اصلی تقسیم می‌شود که هر کدام کاربردهای خاص خود را دارند:



• فتوگرامتری برد کوتاه: این نوع برای سوژه‌های کوچک تا متوسط، مانند آثار باستانی، مجسمه‌ها یا قطعات صنعتی، استفاده می‌شود. دقت بالا و امکان ثبت جزئیات ریز از ویژگی‌های این روش است.
• فتوگرامتری هوایی: با استفاده از پهپادها یا هواپیماها، این روش برای نقشه‌برداری مناطق وسیع، مانند شهرها یا سایت‌های باستان‌شناسی، به کار می‌رود.
• فتوگرامتری تحلیلی: این روش بر تحلیل دقیق داده‌های تصویری تمرکز دارد و در پروژه‌هایی که نیاز به اندازه‌گیری‌های بسیار دقیق دارند، مانند مهندسی عمران، استفاده می‌شود.
• فتوگرامتری استریو: با استفاده از جفت تصاویر استریوسکوپیک، اطلاعات عمقی استخراج می‌شود.

هر یک از این انواع، بسته به پروژه و نیازهای آن، ابزارها و تکنیک‌های خاص خود را دارند.





ابزارها و تجهیزات مورد نیاز برای فتوگرامتری



برای انجام عکس‌سنجی موفق، به تجهیزات و نرم‌افزارهای مناسب نیاز است:



تجهیزات عکاسی

• دوربین: دوربین‌های DSLR یا بدون آینه با حسگرهای باکیفیت (مانند Canon EOS R5 یا Sony A7R IV) انتخاب‌های ایده‌آلی هستند. حتی گوشی‌های هوشمند پیشرفته مانند iPhone 14 Pro یا Samsung Galaxy S23 Ultra نیز برای پروژه‌های ساده مناسب‌اند.
• لنز: لنزهای ثابت با فاصله کانونی 35 تا 50 میلی‌متر برای فتوگرامتری برد کوتاه توصیه می‌شوند.
• سه‌پایه: برای ثبات و جلوگیری از لرزش دوربین ضروری است.
• نورپردازی: نور یکنواخت و پراکنده برای کاهش سایه‌ها و بهبود کیفیت تصاویر لازم است.
• پهپاد: برای عکس‌سنجی هوایی، پهپادهایی مانند DJI Mavic 3 با دوربین‌های باکیفیت توصیه می‌شوند.





نرم‌افزارهای فتوگرامتری

• Agisoft Metashape: ابزاری حرفه‌ای با قابلیت‌های پیشرفته برای پردازش تصاویر.
• RealityCapture: مناسب برای پروژه‌های بزرگ با سرعت پردازش بالا.
• Meshroom: یک نرم‌افزار متن‌باز و رایگان برای کاربران مبتدی.
• CloudCompare: برای تحلیل و ویرایش ابر نقاط (Point Cloud).

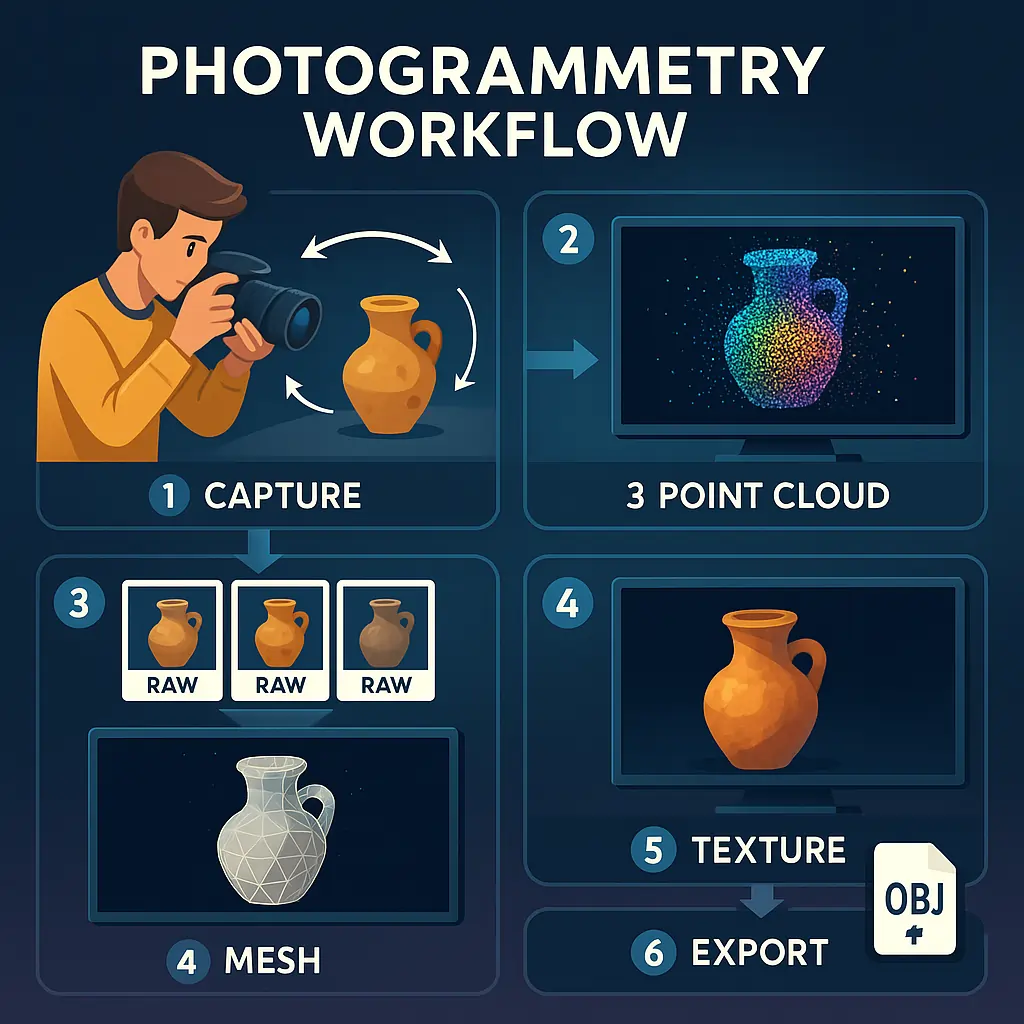

مراحل آموزش فتوگرامتری



آموزش تصویرسنجی نیازمند یادگیری مراحل عملی و درک اصول اولیه است. در ادامه، مراحل اصلی فتوگرامتری شرح داده شده است:



1. عکاسی:

• از سوژه در زوایای مختلف (معمولاً با پوشش 70-80% همپوشانی بین تصاویر) عکس بگیرید.
• از تنظیمات دستی دوربین (مانند ISO پایین و دیافراگم بسته) برای کیفیت بهتر استفاده کنید.
• نورپردازی یکنواخت را حفظ کنید.



2. وارد کردن تصاویر:

• تصاویر را به نرم‌افزار عکس‌سنجی منتقل کنید.
• اطمینان حاصل کنید که فرمت تصاویر (مانند JPEG یا RAW) با نرم‌افزار سازگار است.



3. ایجاد ابر نقاط (Point Cloud):

• نرم‌افزار با تحلیل تصاویر، نقاط کلیدی را شناسایی و ابر نقاط سه‌بعدی تولید می‌کند.
• این مرحله نیاز به قدرت پردازشی بالایی دارد.



 4. تولید مش (Mesh):

• ابر نقاط به یک مدل مش سه‌بعدی تبدیل می‌شود.
• این مدل شامل سطوح هندسی است که شکل سوژه را نشان می‌دهد.



5. ایجاد تکسچر (Texture):

• تصاویر اصلی برای افزودن رنگ و جزئیات به مدل استفاده می‌شوند.
• کیفیت تکسچر به رزولوشن تصاویر بستگی دارد.



6. پالایش و خروجی:

• مدل نهایی بررسی و اصلاح می‌شود.
• خروجی در فرمت‌های مختلف (مانند OBJ، FBX یا STL) برای استفاده در نرم‌افزارهای دیگر آماده می‌شود.





کاربردهای فتوگرامتری در عکاسی



تصویرسنجی در حوزه‌های متعددی کاربرد دارد:



• معماری و مهندسی: بازسازی سه‌بعدی بناها، پل‌ها و سازه‌ها برای تحلیل یا مستندسازی.
• باستان‌شناسی: ثبت دقیق آثار تاریخی، مانند مقبره‌ها یا مجسمه‌ها، بدون آسیب به آن‌ها.
• بازی‌سازی و انیمیشن: ساخت مدل‌های سه‌بعدی واقع‌گرایانه برای بازی‌های ویدیویی یا فیلم‌ها.
• واقعیت افزوده و واقعیت مجازی: ایجاد محیط‌های سه‌بعدی برای تجربه‌های تعاملی.
• نقشه‌برداری: تولید نقشه‌های دقیق توپوگرافی با فتوگرامتری هوایی.
• پزشکی و دندانپزشکی: مدل‌سازی سه‌بعدی برای پروتزها یا برنامه‌ریزی جراحی.





مزایا و معایب فتوگرامتری



مزایا

• دقت بالا: با تجهیزات مناسب، مدل‌های سه‌بعدی با جزئیات دقیق تولید می‌شوند.
• هزینه پایین: در مقایسه با اسکن لیزری، عکس‌سنجی مقرون‌به‌صرفه‌تر است.
• انعطاف‌پذیری: قابل استفاده در پروژه‌های کوچک و بزرگ.



معایب

• زمان‌بر بودن پردازش: پردازش تصاویر در پروژه‌های بزرگ ممکن است ساعت‌ها طول بکشد.
• نیاز به مهارت: یادگیری نرم‌افزارها و تکنیک‌ها زمان‌بر است.
• وابستگی به شرایط نوری: نور نامناسب می‌تواند کیفیت مدل را کاهش دهد.



فتوگرامتری هوایی: انقلابی در نقشه‌برداری



عکس‌سنجی هوایی با استفاده از پهپادها یا هواپیماها، امکان ثبت تصاویر از مناطق وسیع را فراهم می‌کند. این روش در پروژه‌هایی مانند نقشه‌برداری شهری، مدیریت منابع طبیعی و بررسی سایت‌های باستان‌شناسی کاربرد دارد. پهپادهای مجهز به دوربین‌های با رزولوشن بالا، مانند DJI Phantom 4 RTK، دقت بالایی در تولید مدل‌های سه‌بعدی ارائه می‌دهند.

نرم‌افزارهایی مانند Pix4D و DroneDeploy برای پردازش داده‌های تصویرسنجی هوایی طراحی شده‌اند و امکان تولید نقشه‌های توپوگرافی، مدل‌های ارتفاعی و orthomosaic را فراهم می‌کنند.



نکات حرفه‌ای برای موفقیت در عکس‌سنجی



• انتخاب سوژه مناسب: سوژه‌هایی با بافت غنی (مانند سنگ یا چوب) نتیجه بهتری نسبت به سطوح براق یا یکنواخت دارند.
• نورپردازی یکنواخت: از نور پراکنده استفاده کنید تا سایه‌ها به حداقل برسند.
• تنظیمات دوربین: از رزولوشن بالا و فرمت RAW برای ثبت جزئیات بیشتر استفاده کنید.
• همپوشانی تصاویر: حداقل 70% همپوشانی بین تصاویر برای تولید ابر نقاط دقیق ضروری است.
• پردازش بهینه: از سخت‌افزار قدرتمند (مانند GPUهای پیشرفته) برای کاهش زمان پردازش استفاده کنید.



نرم‌افزارهای پیشنهادی برای عکس‌سنجی



انتخاب نرم‌افزار مناسب به نوع پروژه و بودجه بستگی دارد:



• Agisoft Metashape: مناسب برای پروژه‌های حرفه‌ای با قابلیت‌های پیشرفته.
• RealityCapture: سرعت بالا و کیفیت عالی برای پروژه‌های بزرگ.
• Meshroom: گزینه‌ای رایگان برای مبتدیان.
• 3DF Zephyr: مناسب برای کاربرانی که به دنبال تعادل بین قیمت و عملکرد هستند.



مقایسه عکس‌سنجی با اسکن لیزری



هر دو برای مدل‌سازی سه‌بعدی استفاده می‌شوند، اما تفاوت‌های کلیدی دارند:



• هزینه: عکس‌سنجی ارزان‌تر است، زیرا به تجهیزات گران‌قیمت مانند اسکنرهای لیزری نیاز ندارد.
• دقت: اسکن لیزری در پروژه‌های بسیار دقیق (مانند مهندسی صنعتی) برتری دارد.
• سهولت استفاده: عکس‌سنجی با دوربین‌های معمولی قابل انجام است، اما نیاز به مهارت در پردازش دارد.



فتوگرامتری در عکاسی صنعتی



عکس‌سنجی در عکاسی صنعتی کاربردهای گسترده‌ای دارد، به‌ویژه در بازرسی و کنترل کیفیت قطعات پیچیده. با استفاده از عکس‌سنجی برد کوتاه، می‌توان مدل‌های سه‌بعدی دقیقی از قطعات مکانیکی یا تجهیزات صنعتی ایجاد کرد. این مدل‌ها برای تحلیل ابعاد، شناسایی عیوب یا شبیه‌سازی‌های مهندسی استفاده می‌شوند. برای مثال، در صنایع خودروسازی، عکس‌سنجی برای بررسی دقیق اجزای موتور یا بدنه خودرو به کار می‌رود.



نقش هوش مصنوعی در فتوگرامتری



پیشرفت‌های اخیر در هوش مصنوعی (AI) باعث بهبود عملکرد نرم‌افزارهای عکس‌سنجی شده است. الگوریتم‌های یادگیری ماشین می‌توانند نقاط کلیدی در تصاویر را سریع‌تر شناسایی کنند و دقت ابر نقاط (Point Cloud) را افزایش دهند. برخی نرم‌افزارها مانند RealityCapture از هوش مصنوعی برای بهینه‌سازی فرآیندهای تکسچرینگ و کاهش نویز در مدل‌های سه‌بعدی استفاده می‌کنند. این فناوری به‌ویژه در پروژه‌های پیچیده با تعداد تصاویر بالا کارآمد است.





فتوگرامتری در هنرهای تجسمی



در حوزه هنرهای تجسمی، فتوگرامتری به هنرمندان امکان می‌دهد آثار خلاقانه‌ای مانند مجسمه‌های دیجیتال یا نصب‌های تعاملی خلق کنند. با ترکیب عکاسی دیجیتال و فتوگرامتری، هنرمندان می‌توانند اشیای واقعی را به محیط‌های مجازی منتقل کنند. برای مثال، گالری‌های دیجیتال از این تکنیک برای نمایش مجازی آثار هنری استفاده می‌کنند.





چالش‌های فتوگرامتری در شرایط خاص



فتوگرامتری در محیط‌های با نور کم یا سوژه‌های متحرک چالش‌برانگیز است. برای رفع این مشکل، استفاده از فلاش‌های قوی یا تکنیک‌های عکاسی HDR توصیه می‌شود. همچنین، در عکس‌سنجی هوایی، شرایط جوی مانند باد یا ابر می‌تواند کیفیت تصاویر را کاهش دهد. استفاده از پهپادهای مجهز به سیستم‌های تثبیت‌کننده تصویر این مشکل را تا حد زیادی برطرف می‌کند.



آموزش فتوگرامتری برای مبتدیان



برای شروع آموزش فتوگرامتری، بهتر است با پروژه‌های کوچک مانند اسکن یک شی ساده آغاز کنید. نرم‌افزارهای رایگان مانند Meshroom به همراه ویدئوهای آموزشی آنلاین، منابع خوبی برای یادگیری هستند. تمرین مداوم و آزمایش با تنظیمات مختلف دوربین، کلید موفقیت در این حوزه است.



از پیکسل تا حجم: قدرت فتوگرامتری در خلق واقعیت



تصویرسنجی در عکاسی، ابزاری قدرتمند برای خلق مدل‌های سه‌بعدی با دقت بالا و هزینه پایین است. با پیشرفت فناوری و دسترسی به نرم‌افزارهای پیشرفته، این تکنیک در دسترس عکاسان، مهندسان و هنرمندان قرار گرفته است. با یادگیری اصول و تکنیک‌های فتوگرامتری، می‌توانید پروژه‌های خلاقانه خود را به سطح جدیدی ببرید. برای شروع، کافی است یک دوربین، نرم‌افزار مناسب و کمی تمرین داشته باشید. نظرات و تجربیات خود را در بخش کامنت‌ها با ما به اشتراک بگذارید!
